| 概述：WDJ7001中空玻璃露点仪，按GB/T11944标准的有关技术参数设计制作，用于中空玻璃制品，观察玻璃试样的内表面上有无结露或结霜。空玻璃露点仪耐由温度试验箱、制冷系统、加热系统、电气控制系统、电子触摸屏、通讯接口等部分组成。设备具有超压、超温、的报警保护、故障诊断、试验控制、数据通讯、记录存储、进程显示等功能。 外配控制计算机可通过软件直接显示和打印试验数据／曲线，并将试验所记录的数据进行存储；配有远程USB接口。 1.试样限制 | |
| 本试验设备禁止： 易燃、爆炸、易挥发性物质试样的试验及储存 腐蚀性物质试样的试验及储存 生物试样的试验或储存 强电磁发射源试样的试验及储存 | |
| 2.測试环境条件 | |
| 环境温度为10～35℃、相对湿度≤90%RH | |
| 3.容积和尺寸 | |
| 标称内容积 箱体尺寸 | ≥0.05m3 低温接触面直径50 D680mm×W780mm×H1200mm |
| 4.性能 | |
| 4.1.温度范围 4.2.温度波动度 4.3.温度均匀度 4.4.温度偏差 4.5.升降温速度 | 30℃～ -70 ℃ ≤±1℃ ≤2℃ ≤±2℃ 0.7℃/分 |
| 4.7.试验箱低温接触面承重能力 | 5kg/m2(均匀载荷) |
| 4.8.满足试验标准 | GB/T11944 中空玻璃 |
| 5.结构特征 | |
| 5.1.保温围护结构 5.2.空气调节通道 | 内壁：SUS304不锈钢板 外壁：冷轧钢板表面喷塑 内部结构加强件：SUS304不锈钢 绝热材料：聚氨脂发泡 绝热材料：厚度120mm 风机、加热器、蒸发器、 超温防止器、温度、传感器 |
| 5.3.控制面板 | 温度控制显示屏、操作按钮、超温保护设定装置 |
| 5.6.机械室 | 机械室中包含：制冷机组 |
| 5.7.配电控制柜 | 配电板 总电源漏电断路器 |
| 5.8.加热器 | 镍铬合金电热丝式加热器 加热器控制方式：PID控制方式，使用无触点等周期脉冲调宽SSR（固态继电器） |
| 7.制冷系统 | |
| 7.1.工作方式 7.2.制冷压缩机 7.3.蒸发器 7.4.冷凝器 7.5.节流装置 7.6.蒸发冷凝器 7.7.制冷机控制方式 7.8.制冷剂（环保） 7.9.其他 | 风冷机械覆叠压缩制冷方式 进口全封闭复叠式制冷压缩机 2台 翅片式换热器 壳管式冷凝器 毛细管 钎焊板式换热器 控制系统的电子触摸屏根据试验条件自动选择并自动调节制冷机的运行工况 R404A/R23 主要部件均采用优质品牌产品 |
| 9.电气控制系统 | |
| 9.1.控制器型号 | 常州威硕4000型彩色液晶触摸屏 |
| 显示器 | 4英寸 彩色LCD显示器 |
| 运行方式 | 程序、定值方式，有定时功能 |
| 设定方式 | 中文菜单，触摸屏方式输入 |
| 设定范围 | 温度：根据设备的温度工作范围调整(上限+5℃，下限-5℃) |
| 显示分辨率 | 温度：0.1℃ |
| 时间： 1min | |
| 输入 | 热电阻 |
| 通讯功能 | USB接口1个,可与电脑连接； |
| 控制方式 | 抗积分饱和PID |
| BTC平衡调温控制方式 | |
| 附属功能 | 故障报警及原因、处理提示功能、断电保护功能、上下限温度保护功能、定时功能(自动启动及自动停止运行)、自诊断功能。 |
| 记录功能 | 可存储100天的历史数据，可分析、打印、储存，并可用 USB接口转移数据 |
| 9.2.温度测量 | 温度：PT100型铠装热电阻 |
| 10. 安全保护装置 | |
| 10.1制冷系统 | 压缩机超压 压缩机电机过热 |
| 10.3试验箱 | 可调式的超温保护 |
| 10.4其他 | 缺相保护 漏电保护 |
| 11.使用条件 由用户保证下列各项条件 | |
| 11.1场地 | 地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘 设备附近备有排水地漏 设备周围留有适当的维护空间 |
| 11.2环境条件 | 温度：10℃～35℃ 相对湿度：≤ 90% RH 气压：86～106kpa. |
| 11.3电源 11.4功率 | AC220V 单相三线 电压允许波动范围：AC220V ±10% 频率允许波动范围： 50Hz ±10% 4.2KW |
| 11.5对储存环境的要求 | 设备不工作时，环境的温度应保持+0～35℃以内 当环境温度低于0℃时，应将设备中存留的水排放干净，以免管道内的水结冰涨坏管道 |

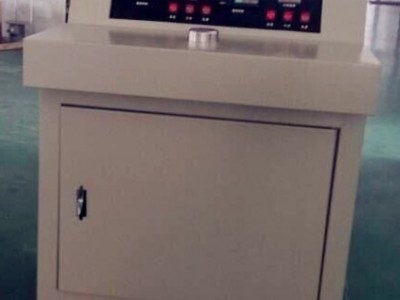

中空玻璃露点仪
