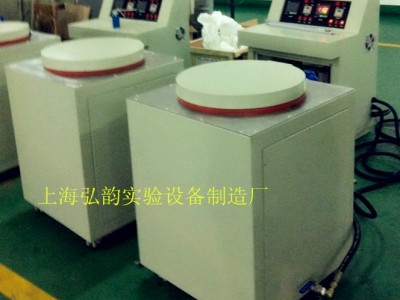

| 概述：WGD404高低温恒温油浴箱，按GB10592等标准的有关技术参数设计制作，用于电子产品的高温试验、低温试验。通过试验考察电子产品在各种环境条件下的工作性能和技术状态。高低温试验箱由制冷系统、加热系统、电气控制系统、温度控制器部分组成。设备具有超压、超温、的报警保护、试验控制、等功能 1.试样限制 |
| | 本试验设备禁止： 易燃、爆炸、易挥发性物质试样的试验及储存 腐蚀性物质试样的试验及储存 生物试样的试验或储存 强电磁发射源试样的试验及储存 |
| 2.測试环境条件 |
| | 环境温度为10～35℃、相对湿度≤85%RH |
| 3.容积和尺寸 | |
| 内箱尺寸 | D500mm×W400mm×H300mm |
| 4.性能 | |
| 4.1.温度范围 4.2.温度波动度 4.3.控温精度 4.4.升降温速度 | －40℃～+150℃ ±0.5℃ ≤±0.1℃ 升温速率：60min (+20℃~150℃) 降温速率：120min (+20℃～-40℃) |
| | |
| 4.9.满足试验标准 | 相关标准 |
| 5.结构特征 |
| 5.1.保温围护结构 5.2.空气调节通道 | 外壁：冷轧钢板表面喷塑 内壁：SUS304不锈钢镜面板 内部结构加强件：SUS304不锈钢 绝热材料：耐高温超细玻璃棉 绝热材料：厚度100mm 搅拌机、加热器、蒸发器、温度传感器 |
| 5.3.箱体结构 | 左下为冷冻系统，左上为控制系统右部为试验箱体 |
| 5.4.控制面板 | 温度控制器、操作按钮、超温保护设定装置 |
| 5.5.机械室 | 机械室中包含：复叠制冷机组 |
| 5.6.配电控制柜 | 配电板 |
| 5.7.加热器 | 镍铬合金电热管加热器 加热器控制方式：PID控制方式，使用无触点等周期脉冲调宽SSR（固态继电器） |
| | |
| 7.制冷系统 |
| 7.1.工作方式 7.2.制冷压缩机 7.3.蒸发器 7.4.冷凝器 7.5.节流装置 7.6.制冷剂（环保） 7.7.其他 | 风冷机械压缩制冷方式（覆叠） 进口全封闭复叠式制冷压缩机 (法国泰康) 翅片式换热器1组 翅片式冷凝器1组 毛细管，电子膨胀阀 R404A/R23 主要部件均采用优质品牌产品 |
| 8.电气控制系统 | | 8.1.控制器型号 | 日本富士PXR-9数显智能温控仪 | | 显示器 | 数字显示 | | 运行方式 | 定值方式 | | 设定方式 | 数码菜单，按键方式输入 | | 设定范围 | 温度：根据设备的温度工作范围调整(上限+5℃，下限-5℃) | | 显示分辨率 | 温度：0.1℃ | | | | 输入 | 热电阻 | | 通讯功能 | 可选配通讯接口 | | 控制方式 | 抗积分饱和PID | | BTC平衡调温控制方式 | | 附属功能 | 故障报警，上下限温度保护功能、 | | 8.2.温度测量 | 温度：PT100型铠装热电阻 | | | |
| 9. 安全保护装置 |
| 9.1制冷系统 | 压缩机超压 压缩机电机过热 压缩机电机过流 |
| 9.3试验箱 | 可调式的超温保护 风机电机过热 |
| 9.4其他 | 缺相保护 漏电保护 |
| | |
| 10.使用条件 由用户保证下列各项条件 |
| 10.1场地 | 地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘 附近没有强电磁辐射源 场地地面有相应的承重能力 设备周围留有适当的维护空间 |
| 10.2环境条件 | 温度：10℃～35℃ 相对湿度：≤ 85% RH 气压：86～106kpa. |
| 10.3电源 10.4功率 | AC380V 50HZ 电压允许波动范围：AC380V ±10% 频率允许波动范围： 50Hz ±10% 8.5KW |
